適用于交流額定電壓U0/U為450/750及以下動力裝置、日用電器、儀表及電信設備敷設用。主要應用于安全環保要求高的場所。如高層建筑、車站、地鐵、機場、醫院、大型圖書館、體育館、別墅、家庭住宅、賓館、醫院、辦公大樓、學校、商場等人員密集場所。
產品特點:

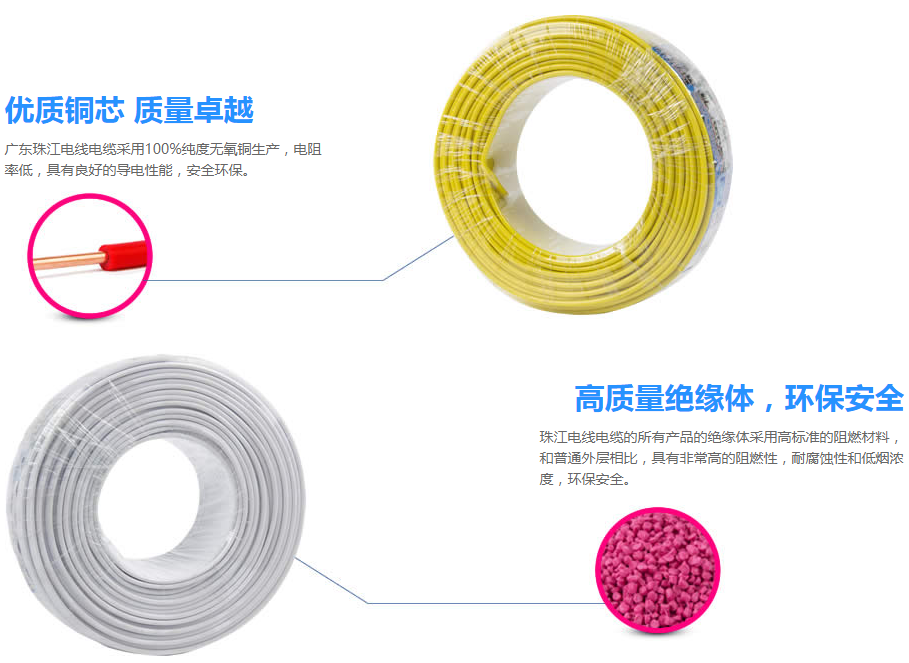

低煙無鹵電線的材料中不含任何鹵素等有毒物質，在燃燒的情況下，沒有大量煙霧的電線。當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。
|
執行標準： |
JB/T 10491-2004 |
|
品 牌： |
珠江電纜 |
|
型 號： |
BYJ、WDN-BYJ、WDZ-BYJ |
|

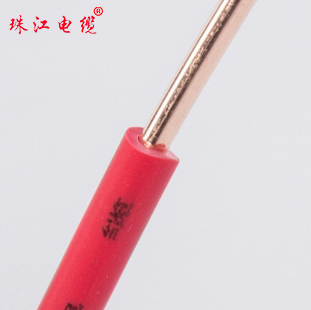

導體材料： |
無氧化銅芯（銅含量：99.9%） |
|
芯 數： |
單芯 |
|
絕緣材料： |
交聯聚烯烴 |
|
規 格： |
0.5-400mm2 |
|
額定電壓： |
450/750V |
|
顏 色： |
紅色 黃色 黃綠雙色 藍色 綠色 黑色 |
低煙無鹵電線指不含鹵素(F、Cl、Br、I、At)、不含鉛鎘鉻汞等環境物質的膠料制成的，燃燒時不會發出有毒煙霧(如：鹵化氫、一氧化碳、二氧化碳等)，不會產生二次危害，符合現代消防安全要求的環保型電線。這種電線的外徑比同種規格截面的全聚氯乙烯絕緣電線外徑小，在穿管施工中可以減小使用管徑，或在同一管徑條件下穿更多電線，降低建筑安裝成本。此外，該電線產品比聚氯乙烯絕緣電線產品的重量要輕很多，更便于安裝運輸，降低勞動強度，降低運輸費用。
交聯聚乙烯絕緣電線長期工作時最高額定溫度可達90℃，短路時（最長持續時間不超過5S）電線導體的最高溫度可達250℃，載流量大于聚氯乙烯絕緣電線。電纜最低工作溫度為-15℃，最小彎曲直徑不小于下列規定：?jiǎn)涡倦娎|：20D(mm)；多芯電纜：15D(mm) (D：電纜實際外徑)。
低煙無鹵電線具有以下8大特性：
(1) 抗張強度比一般PVC電線大：一般PVC電線抗張強度大于1.05Kgf/mm2，而低煙無鹵電線抗張強度大于1.2Kgf/mm2；
(2) 具有良好的耐候性(-30℃~105℃)；
(3) 具有非移性(因?yàn)榇水a(chǎn)品配方中不用添加可塑劑，故不會有移形性)；
(5) 燃燒時不會產生有毒黑煙(會產生少量白色煙霧)；
(5) 具有較高的體積電阻率：PVC電線一般為1012~1015Ω/cm3，低煙無鹵電線大于1016Ω/cm3；
(6) 具有良好的耐高壓特性：PVC電線一般耐10KV以上，而低煙無鹵電線高達15KV以上；
根據性能的不同，低煙無鹵電線可分為普通、阻燃、耐火三種型號。
|
型號 |
產品名稱 |
產品說明 |
|
BYJ |
銅芯交聯聚乙烯絕緣電線 |
BYJ：交聯聚乙烯絕緣的電線 WD：無鹵低煙 Z：阻燃 N：耐火 |
|
WDZ-BYJ |
無鹵低煙阻燃銅芯交聯聚乙烯絕緣電線 |
|
|
WDN-BYJ |
無鹵低煙耐火銅芯交聯聚乙烯絕緣電線 |
不同的型號具有不同的產品特點，在用途方面也有些區別。
|
型號 |
產品特點 |
用途 |
|
BYJ |
具有優異的機械物理性能和電氣性能，耐環境應力開裂性能好，有優良的耐磨性，比PVC和PE更能承受集中地機械應力。耐各種化學溶劑，在周圍各種腐蝕性媒介質中比較穩定。 |
適用于交流額定電壓U0/U為450/750及以下動力裝置、日用電器、儀表及電信設備敷設用。 |
|
WDZ-BYJ |
電纜具備阻燃性能，著火時延燃僅局限在一定范圍。還具有低發煙性和無害性，燃燒時煙度甚少，無腐蝕性氣體逸出 |
適用于對電纜阻燃、煙密度過、毒性指數等有特別要求的場所，廣泛應用于核電站、地鐵車站、電話交換機及計算機控制中心、高層建筑大樓、賓館、廣播電視臺、重要軍事設施、石油平臺等，以及人員較集中，空氣密度低的場所。 |
|
WDN-BYJ |
電纜除了能在正常的工作條件下傳輸電力外，電纜在著火燃燒時仍能保持一定時間的正常運行 |
適用于凡是在火災時，仍需保持正常運行的線路如工業及民用建筑的消防系統，應急照明系統，救生系統，報警及重要的監控回路等。 |
備注：
（1）WDN-BYJ電纜設計，產品常用于：
1、消防泵，噴淋泵，消防電梯的供電線路及控制電線。
2、防火卷簾門，電動防火門，排煙系統風機，排煙閥，防火閥的供電控制線路。
3、消防報警系統的手動報警線路，消防廣播及電話線路。
4、高層建筑及機場，地鐵等重要設施中的安保閉路電視線路。
5、集中供電的應急照明線路，控制及保護電源線路。
6、大中型變配電所重要的繼電保護線路及操作電源線路。
7、計算機監控線路。
（2）耐火型電線電纜的說明：
耐火型電線電纜是指在規定試驗條件下，在火焰中燃燒一定時間內能保持正常運行的電纜。
1、按GB/T19216-2003《在火焰條件下電纜或光纜的線路完整性試驗》的標準要求，耐火電線電纜的必須在750℃下燃燒90min，2A熔絲不熔斷。
2、耐火型電線電纜采用耐高溫的有機隔火帶作耐火層。按照GB/T19666-2005， 耐火電線電纜可以分為阻燃耐火電線電纜和非阻燃耐火電線電纜。阻燃耐火電線電纜主要是在絕緣或護套中加入阻燃劑，就可以同時滿足阻燃特性。非阻燃耐火電線電纜就是在絕緣或護套中不添加阻燃劑，它不具備阻燃特性。
3、根據GB/T19666-2005規定的試驗條件，阻燃電線電纜分為A、B、C、D四個等級。
